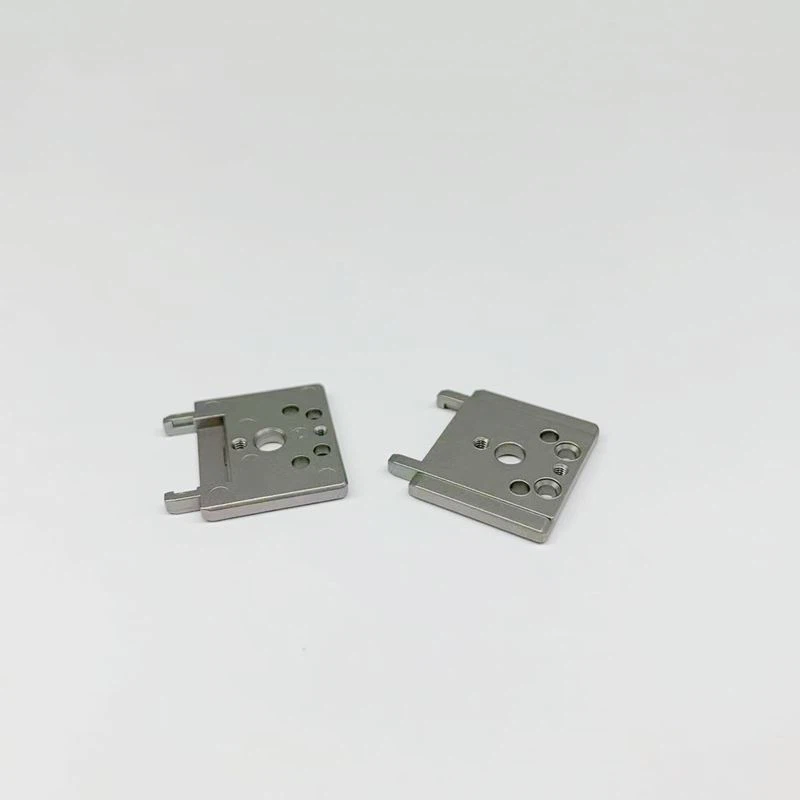

ইলেকট্রনিক সংযোগকারী MIM
1 একটি সংযোগকারী কি?
সংযোগকারী হল সংযোগকারী। সংযোগকারী, প্লাগ এবং সকেট হিসাবেও পরিচিত। এটি সাধারণত বৈদ্যুতিক সংযোগকারীকে বোঝায়। একটি ডিভাইস যা স্রোত বা সংকেত প্রেরণ করতে দুটি সক্রিয় ডিভাইসকে সংযুক্ত করে।
সংযোগকারী এমন একটি অংশ যা আমাদের ইলেকট্রনিক ইঞ্জিনিয়ার এবং প্রযুক্তিবিদরা প্রায়শই যোগাযোগ করেন। তার ভূমিকা খুব সহজ: সার্কিট মধ্যে অবরুদ্ধ বা সার্কিট মধ্যে বিচ্ছিন্ন, যোগাযোগ একটি সেতু নির্মাণ, যাতে বর্তমান প্রবাহ, যাতে সার্কিট পূর্বনির্ধারিত ফাংশন অর্জন. সংযোগকারীগুলি ইলেকট্রনিক সরঞ্জামগুলির অপরিহার্য অংশ। আপনি যদি বর্তমান প্রবাহের পথ অনুসরণ করেন, আপনি সর্বদা এক বা একাধিক সংযোগকারী পাবেন। সংযোগকারীর ফর্ম এবং গঠন সবসময় পরিবর্তনশীল, অ্যাপ্লিকেশন অবজেক্ট, ফ্রিকোয়েন্সি, শক্তি, অ্যাপ্লিকেশন পরিবেশ ইত্যাদির উপর নির্ভর করে বিভিন্ন ধরনের সংযোগকারী রয়েছে। উদাহরণস্বরূপ, একটি বল ক্ষেত্রে আলো জ্বালানোর জন্য ব্যবহৃত সংযোগকারীগুলি একটি হার্ড ড্রাইভ বা রকেট আলো করতে ব্যবহৃত সংযোগকারীগুলির থেকে খুব আলাদা। যাইহোক, কোন ব্যাপার কোন ধরনের সংযোগকারী, বর্তমান মসৃণ অবিচ্ছিন্ন এবং নির্ভরযোগ্য প্রবাহ হতে হবে. সাধারণ পরিভাষায়, সংযোগকারী শুধুমাত্র বর্তমানের সাথে সংযুক্ত নয়, আজ অপটোইলেক্ট্রনিক প্রযুক্তির দ্রুত বিকাশে, অপটিক্যাল ফাইবার সিস্টেম, সিগন্যাল ট্রান্সমিশনের বাহক হল সাধারণ সার্কিট তারের পরিবর্তে হালকা, কাচ এবং প্লাস্টিক, কিন্তু অপটিক্যাল সিগন্যাল পথও ব্যবহার করে। সংযোগকারী, তাদের ভূমিকা সার্কিট সংযোগকারী হিসাবে একই. যেহেতু আমরা শুধুমাত্র সার্কিট সংযোগকারীগুলিতে আগ্রহী, এই কোর্সটি সার্কিট সংযোগকারী এবং তাদের অ্যাপ্লিকেশনগুলিকে মোলেক্স পণ্যগুলির সাথে ঘনিষ্ঠভাবে একত্রিত করার উপর ফোকাস করবে।
2 কেন সংযোগকারী ব্যবহার করবেন?
কল্পনা করুন যদি কোন সংযোগকারী না ছিল? এই ক্ষেত্রে, সার্কিটগুলি অবিচ্ছিন্ন কন্ডাক্টরের সাথে স্থায়ীভাবে সংযুক্ত করা উচিত। উদাহরণস্বরূপ, একটি ইলেকট্রনিক ডিভাইসকে পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করতে, সংযোগকারী তারের দুটি প্রান্ত অবশ্যই ইলেকট্রনিক ডিভাইসের সাথে ঠিক করতে হবে এবং কিছু পদ্ধতি (যেমন ঢালাই) দ্বারা বিদ্যুৎ সরবরাহ করতে হবে। এইভাবে, উৎপাদন বা ব্যবহারের জন্য কোন ব্যাপারই, অনেক অসুবিধা নিয়ে এসেছে। উদাহরণস্বরূপ, গাড়ির ব্যাটারি নিন। অনুমান করুন যে ব্যাটারির তারটি স্থির করা হয়েছে এবং ব্যাটারিতে সোল্ডার করা হয়েছে এবং গাড়ির কারখানা ব্যাটারি ইনস্টল করে
এতে কাজের পরিমাণ বাড়ে, উৎপাদনের সময় ও খরচ বাড়ে। যখন ব্যাটারি নষ্ট হয়ে যায় এবং প্রতিস্থাপনের প্রয়োজন হয়, তখন গাড়িটিকে মেরামত স্টেশনে পাঠানো উচিত, এবং পুরানোটিকে ঢালাই করে সরিয়ে ফেলা উচিত এবং নতুনটিকে আবার ঢালাই করা উচিত। এই কারণে, আরো শ্রম খরচ দিতে হবে। একটি সংযোগকারী থাকা আপনাকে অনেক ঝামেলা বাঁচাতে পারে। শুধু দোকান থেকে একটি নতুন ব্যাটারি কিনুন, সংযোগকারীটি সংযোগ বিচ্ছিন্ন করুন, পুরানো ব্যাটারিটি সরান, একটি নতুন ব্যাটারি ইনস্টল করুন এবং সংযোগকারীটি পুনরায় সংযোগ করুন৷ এই সাধারণ উদাহরণটি সংযোগকারীর সুবিধাগুলিকে ব্যাখ্যা করে। এটি নকশা এবং উত্পাদন প্রক্রিয়াটিকে আরও সুবিধাজনক এবং নমনীয় করে তোলে এবং উত্পাদন এবং রক্ষণাবেক্ষণের ব্যয় হ্রাস করে।
সংযোগকারীর সুবিধা
উত্পাদন প্রক্রিয়া সংযোগকারী উন্নত ইলেকট্রনিক পণ্য সমাবেশ প্রক্রিয়া সহজতর. এটি ব্যাপক উত্পাদন প্রক্রিয়া সহজতর করে
সহজ রক্ষণাবেক্ষণ যদি একটি ইলেকট্রনিক উপাদান ব্যর্থ হয়, এটি দ্রুত একটি সংযোগকারী দিয়ে প্রতিস্থাপন করা যেতে পারে
প্রযুক্তির অগ্রগতির সাথে সাথে, সংযোগকারীগুলি ইনস্টল করা হলে মেটা অংশগুলিকে আপডেট করা সম্ভব, পুরানো মেটা অংশগুলিকে নতুন, আরও সম্পূর্ণ দিয়ে প্রতিস্থাপন করা
ডিজাইনের নমনীয়তা উন্নত করা কানেক্টর ব্যবহার করে ইঞ্জিনিয়ারদের নতুন পণ্য ডিজাইন এবং একীভূত করার পাশাপাশি মেটা পার্টস থেকে সিস্টেম কম্পোজ করার ক্ষেত্রে আরও বেশি নমনীয়তা দেয়।
3 সংযোগকারী শ্রেণীবিভাগ
সংযোজক কাঠামোর ক্রমবর্ধমান বৈচিত্র্যের কারণে, নতুন কাঠামো এবং প্রয়োগের ক্ষেত্রগুলি ক্রমাগত উদ্ভূত হচ্ছে, একটি নির্দিষ্ট প্যাটার্নের সাথে শ্রেণিবিন্যাস এবং নামকরণের সমস্যাগুলি সমাধান করার চেষ্টা করা মানিয়ে নেওয়া কঠিন হয়ে পড়েছে। তবুও, কিছু মৌলিক বিভাগ বৈধ।
1. আন্তঃসংযোগের স্তর
ইলেকট্রনিক ডিভাইসগুলির আন্তঃসংযোগকে পাঁচটি স্তরে শ্রেণীবদ্ধ করা হয়, এটি কীভাবে ডিভাইসের ভিতরে এবং বাইরে সংযোগ করে তার উপর ভিত্তি করে।
(1) চিপ প্যাকেজের অভ্যন্তরীণ সংযোগ
② IC প্যাকেজ পিন এবং PCB সংযোগ। সাধারণ সংযোগকারী আইসি সকেট।
(3) তারের বা মুদ্রিত বোর্ডের সাথে মুদ্রিত সার্কিটের সংযোগ। সাধারণ সংযোগকারীগুলি প্রিন্টেড সার্কিট সংযোগকারী।
④ নীচের প্লেট এবং নীচের প্লেটের মধ্যে সংযোগ। সাধারণ সংযোগকারীরা ক্যাবিনেট সংযোগকারী।
⑤ ডিভাইসের মধ্যে সংযোগ। একটি সাধারণ পণ্য একটি বৃত্তাকার সংযোগকারী।
③ এবং ④ লেভেলে কিছু ওভারল্যাপ আছে। সংযোগকারীর পাঁচটি স্তরের মধ্যে, পণ্যের ③ এবং ⑤ স্তরে বাজারের পরিমাণ সবচেয়ে বেশি এবং বর্তমানে সবচেয়ে দ্রুত বৃদ্ধি হচ্ছে পণ্যের ③ স্তরে৷
2. সংযোজক স্পেসিফিকেশনের শ্রেণিবিন্যাস।
ইন্টারন্যাশনাল ইলেক্ট্রোটেকনিক্যাল কমিশন (আইইসি) এর শ্রেণীবিভাগ অনুসারে, সংযোগকারীগুলি ইলেকট্রনিক সরঞ্জামগুলির জন্য ইলেক্ট্রোমেকানিকাল উপাদানগুলির অন্তর্গত, এবং তাদের স্পেসিফিকেশন স্তরগুলি হল:
পারিবারিক উদাহরণ: সংযোগকারী
উপ-পরিবার: বৃত্তাকার সংযোগকারী
টাইপ উদাহরণ: YB সার্কুলার সংযোগকারী
ব্রিড (স্টাইল) উদাহরণ: YB3470
স্পেসিফিকেশন (ভেরিয়েন্ট)
3. সংযোগকারী আমাদের দেশে সংজ্ঞায়িত করা হয়.
আমাদের দেশের শিল্প ব্যবস্থাপনায়, সংযোগকারী এবং সুইচ, কীবোর্ড ইত্যাদিকে সম্মিলিতভাবে বৈদ্যুতিক সংযোগকারী হিসাবে উল্লেখ করা হয়, যখন বৈদ্যুতিক সংযোগকারী এবং রিলেগুলি সম্মিলিতভাবে যান্ত্রিক এবং বৈদ্যুতিক উপাদান।
4. সংযোগকারী পণ্য বিভাগ।
যদিও সংযোগকারী পণ্যের প্রকারের বিভাজনে কিছু বিভ্রান্তি রয়েছে, প্রযুক্তিগত দৃষ্টিকোণ থেকে, সংযোগকারী পণ্য বিভাগের শুধুমাত্র দুটি মৌলিক বিভাজন পদ্ধতি রয়েছে: ① চেহারা গঠন অনুসারে: বৃত্তাকার এবং আয়তক্ষেত্রাকার (ক্রস বিভাগ), ② অনুযায়ী কাজের ফ্রিকোয়েন্সি: কম ফ্রিকোয়েন্সি এবং উচ্চ ফ্রিকোয়েন্সি (সীমানা হিসাবে 3MHz)।
উপরোক্ত বিভাজন অনুসারে, সমাক্ষীয় সংযোগকারীগুলি বৃত্তাকার, এবং মুদ্রিত সার্কিট সংযোগকারীগুলি আয়তক্ষেত্রাকার (ঐতিহাসিকভাবে, মুদ্রিত সার্কিট সংযোগকারীগুলি প্রকৃতপক্ষে আয়তক্ষেত্রাকার সংযোগকারী থেকে আলাদা ছিল), যখন বর্তমান জনপ্রিয় আয়তক্ষেত্রাকার সংযোগকারীগুলির ট্র্যাপিজয়েডাল ক্রস সেকশন রয়েছে, যা প্রায় আয়তক্ষেত্রাকার। 3MHz দ্বারা নিম্ন কম্পাঙ্ক এবং উচ্চ কম্পাঙ্কের বিভাজন মূলত রেডিও তরঙ্গের বিভাজনের মতই।
অন্যান্য হিসাবে ব্যবহার, ইনস্টলেশন, বিশেষ কাঠামো অনুসারে, বিশেষ কার্যকারিতাকেও বিভিন্ন ধরণের মধ্যে ভাগ করা যায় এবং প্রায়শই প্রকাশনা এবং প্রস্তুতকারকের প্রচার সামগ্রীতে উপস্থিত হয়, তবে সাধারণত শুধুমাত্র একটি বৈশিষ্ট্য এবং ব্যবহার হাইলাইট করার জন্য, মৌলিক শ্রেণিবিন্যাস হল এখনও উপরের বিভাজন নীতির বাইরে নয়।
সংযোগকারীর প্রযুক্তিগত উন্নয়ন এবং বাস্তব পরিস্থিতি বিবেচনা করে, এর সার্বজনীনতা এবং সম্পর্কিত প্রযুক্তিগত মানগুলি থেকে, সংযোগকারীকে নিম্নলিখিত বিভাগগুলিতে (বিভাগে) ভাগ করা যেতে পারে: ① কম-ফ্রিকোয়েন্সি সার্কুলার সংযোগকারী; (2) আয়তক্ষেত্রাকার সংযোগকারী; মুদ্রিত সার্কিট সংযোগকারী; রেডিও ফ্রিকোয়েন্সি সংযোগকারী; ⑤ অপটিক্যাল ফাইবার সংযোগকারী।
5. সংযোগকারী মডেলের নাম।
সংযোগকারী মডেল নামকরণ হল গ্রাহক সংগ্রহ এবং উত্পাদনের প্রস্তুতকারকের সংস্থার ভিত্তি। দেশে এবং বিদেশে সংযোগকারী শিল্পে, পণ্যের মডেল নামকরণের দুটি ধারণা রয়েছে: একটি হল অক্ষর কোড প্লাস নম্বর পদ্ধতি ব্যবহার করা এবং মডেল নামকরণে পণ্যের প্রধান কাঠামোগত বৈশিষ্ট্যগুলি প্রতিফলিত করার চেষ্টা করা। এই পদ্ধতির সুবিধা হল এটি সনাক্ত করা সহজ, তবে বিন্যাসটি খুব দীর্ঘ, খুব জটিল এবং সংযোগকারীগুলির ক্ষুদ্রকরণের সাথে এটি মুদ্রণ করা কঠিন করে তোলে। বর্তমানে, এই পদ্ধতিটি এখনও চীনে জনপ্রিয়, এবং কিছু শিল্পের মান এবং এমনকি জাতীয় মানদণ্ডে নির্ধারিত হয়েছে, যেমন SJ2298-83 (প্রিন্টেড সার্কিট সংযোগকারী), SJ2297-83 (আয়তক্ষেত্রাকার সংযোগকারী), SJ 2459-84 (রিবন কেবল সংযোগকারী), GB9538-88 (রিবন কেবল সংযোগকারী) এবং আরও অনেক কিছু। সংযোজক কাঠামোর ক্রমবর্ধমান বৈচিত্র্যের কারণে, নামকরণের রীতির সাথে এক শ্রেণীর সংযোগকারীকে কভার করা অনুশীলনে ক্রমবর্ধমান কঠিন। এটি সম্পর্কে চিন্তা করার আরেকটি উপায় হল আরবি সংখ্যা ব্যবহার করা। এই পদ্ধতির সুবিধাগুলি হল সরলতা, কম্পিউটার পরিচালনার সহজতা এবং ছোট পণ্য লোগো মুদ্রণ। বর্তমানে, বিশ্বের প্রধান সংযোগকারী নির্মাতারা এই পদ্ধতি গ্রহণ করে। এটি আশা করা যেতে পারে যে প্রতিটি নির্মাতার দ্বারা নিজস্ব বৈশিষ্ট্য প্রতিফলিত করার জন্য নামকরণের পদ্ধতিটি ধীরে ধীরে পরিকল্পিত অর্থনীতি ব্যবস্থার অধীনে সমগ্র শিল্পের দ্বারা নির্দিষ্ট নামকরণের নিয়ম প্রতিষ্ঠার পদ্ধতিকে প্রতিস্থাপন করবে।
● সংযোগকারী বাজার উন্নয়নের ওভারভিউ
ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত ইলেকট্রনিক্স এবং যোগাযোগ টার্মিনাল বাজারের দ্রুত বৃদ্ধি এবং এশিয়া ও চীনে বৈশ্বিক সংযোগকারী উত্পাদন ক্ষমতা ক্রমাগত স্থানান্তরের সাথে, এশিয়া সংযোগকারী বাজারের বিকাশের জন্য সবচেয়ে সম্ভাব্য স্থান হয়ে উঠেছে এবং চীন বিশ্বের দ্রুততম বর্ধনশীল সংযোগকারী বাজারে পরিণত হবে। এবং সবচেয়ে বড় ক্ষমতা। এটা অনুমান করা হয় যে চীনা সংযোগকারী বাজারের বৃদ্ধির হার ভবিষ্যতে বিশ্বব্যাপী গড় মাত্রা অতিক্রম করতে থাকবে, আগামী 5 বছরে, চীনা সংযোগকারী বাজারের আকারের বার্ষিক বৃদ্ধির হার 15 শতাংশে পৌঁছাবে, 2010 সালের মধ্যে, চীনের সংযোগকারী বাজার ক্ষমতা 25.7 বিলিয়ন ইউয়ানে পৌঁছাবে।
বৈদ্যুতিক সংযোগকারীর প্রধান সহায়ক ক্ষেত্রগুলি হল পরিবহন, যোগাযোগ, নেটওয়ার্ক, আইটি, চিকিৎসা, গৃহস্থালীর যন্ত্রপাতি ইত্যাদি। সহায়ক ক্ষেত্রে পণ্যের প্রযুক্তিগত স্তরের দ্রুত বিকাশ এবং বাজারের দ্রুত বৃদ্ধি সংযোগকারী প্রযুক্তির বিকাশকে দৃঢ়ভাবে টানছে। এখনও অবধি, সংযোগকারীটি পণ্যগুলির একটি সম্পূর্ণ পরিসর, সমৃদ্ধ বৈচিত্র্য এবং বৈশিষ্ট্য, বিভিন্ন কাঠামোর ধরন, পেশাদার দিক বিভাজন, শিল্প বৈশিষ্ট্য, সিরিজের স্ট্যান্ডার্ড সিস্টেম স্পেসিফিকেশন এবং পেশাদার পণ্যগুলির মধ্যে বিকাশ করেছে।
সাধারণভাবে, সংযোগকারী প্রযুক্তির বিকাশ নিম্নলিখিত বৈশিষ্ট্যগুলি দেখায়: উচ্চ-গতির সংকেত সংক্রমণ এবং ডিজিটালাইজেশন, সমস্ত ধরণের সংকেত সংক্রমণের একীকরণ, পণ্যের আয়তনের ক্ষুদ্রকরণ, পণ্যের কম খরচ, যোগাযোগের অংশগুলির শেষ মোড টেবিল স্টিকিং, মডিউল সংমিশ্রণ, সুবিধাজনক সন্নিবেশ এবং অপসারণ, ইত্যাদি। উপরের প্রযুক্তিটি সংযোগকারী প্রযুক্তির বিকাশের দিক নির্দেশ করে, তবে এটি লক্ষ করা দরকার যে: উপরের প্রযুক্তিটি সমস্ত সংযোগকারী, বিভিন্ন সহায়ক ক্ষেত্রের সংযোগকারী এবং বিভিন্ন ব্যবহারের পরিবেশের জন্য প্রয়োজনীয় নয়, উপরের জন্য প্রয়োজনীয়তাগুলি প্রযুক্তি সম্পূর্ণ ভিন্ন।
